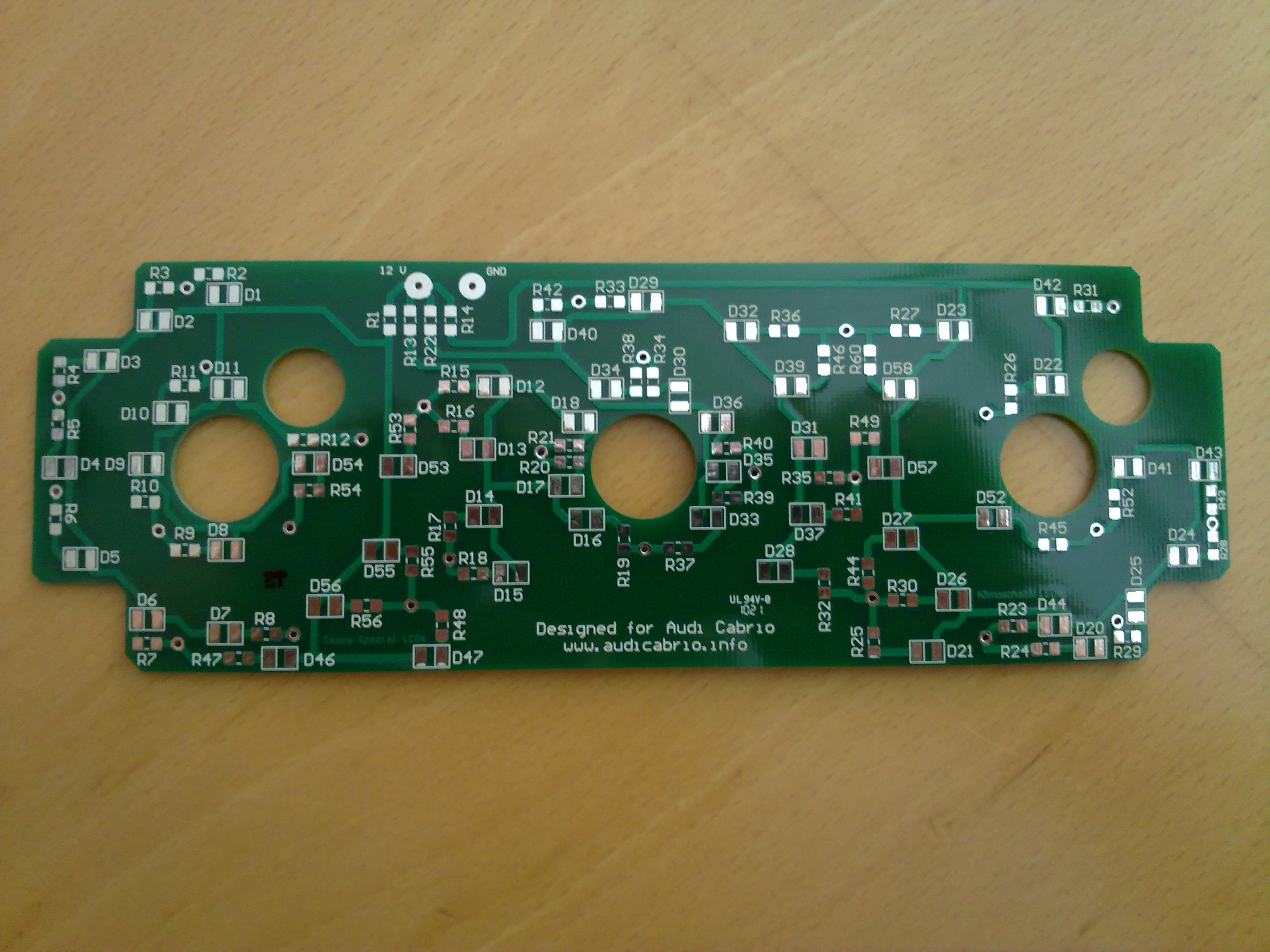

Im folgenden Bild ist die noch unbestückte Platine zu sehen. Wie hoffentlich schon jeder mitbekommen hat, gibt es zwei Versionen der Heizungsreglung. Die Bestückung erfolgt auf Grundlage der unteren Tabelle. Wie welche Version aussieht, sieht man an den Beispielbildern in der Bildergalerie. Die Widerstände R1, R13, R22 und R14 sind vorgesehen falls jemand die LEDs zu hell sind und ermöglichen eine zusätzliche Dimmung. Ansonsten können hier 0 Ohm Widerstände (Nicht im Lieferumfang des Bausatzes enthalten => Stück Draht oder Lötzinnbrücke) eingelötet werden und die Dimmung erfolgt somit nur über den Drehregler in der KI. Tip für das Löten von SMD Bauteilen: Die Bauteile löten sich am Besten, wenn zuerst nur ein Pad verzint wird und dann das entsprechende Bauteile plaziert wird. Das dies unter Verwendung einer Pinzette erfolgen sollte versteht sich von selbst. Es ist übrigens von Vorteil zuerst die gesamten Widerstände auf die Platine zu löten.

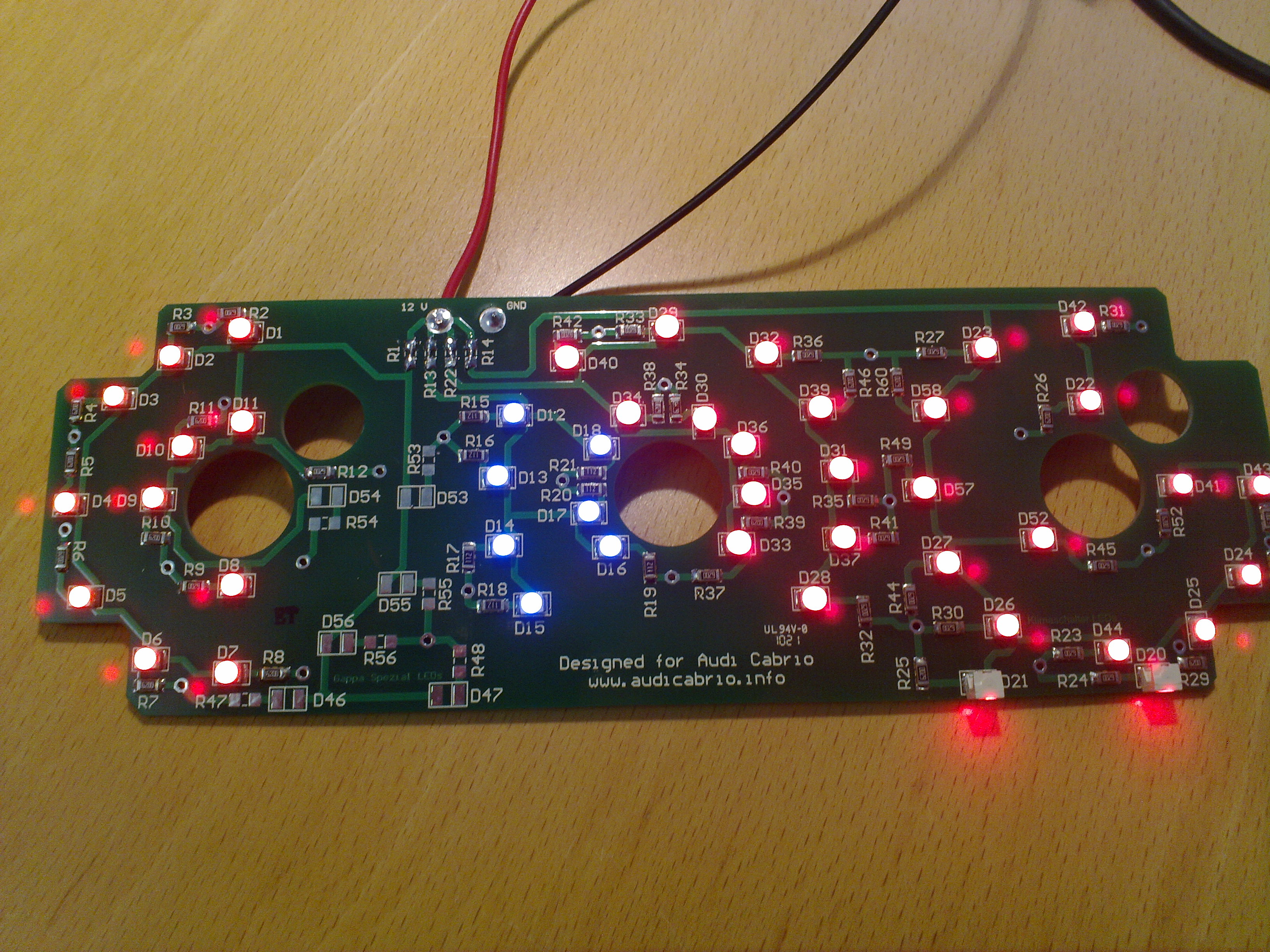

Danach sollte die fertig bestückte Platine (Version I mit 90° blauen Temperaturreglerbereich und Klima) so aussehen. Die beiden Anschlusskabel mit passenden Chrimpstecker liegen dem Bausatz bei und werden von beiden Seiten angelötet. |
